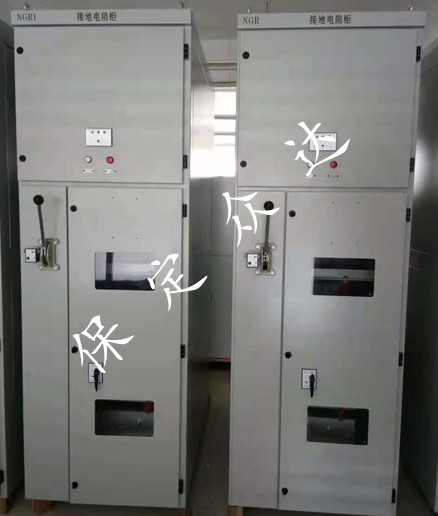

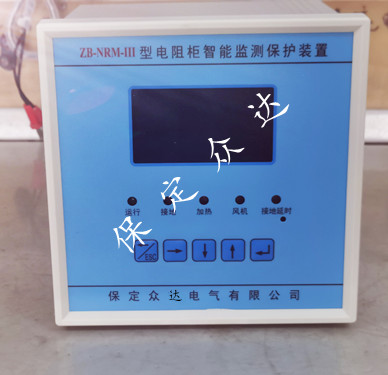

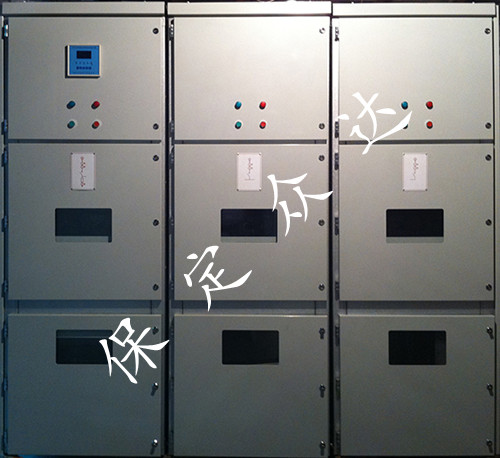

發電機中性點接地電阻柜作為電力系統中至關重要的設備，它的設計精妙、功能強大，對于維護電力系統的穩定性和可靠性，具有不可替代的作用。那么，發電機中性點接地電阻柜是由什么構成的呢？ 發電機中性點接地電阻柜，顧名思義，就是專門為發電機中性點接地而設計的裝置。發電機中性點接地電阻柜核心組件：電阻柜柜體、電流互感器、電阻器、真空接觸器、電阻柜智能監控裝置，隔離開關等，電阻柜柜體預留觀察窗。 電阻柜柜體：柜體作為接地電阻柜的外殼，不僅需要具備良好的防護性能，以抵御外界環境的侵?jǐn)_，還需具備****的散熱性能，確保內部元件在長時間運行下扔能保持穩定。除此之外，柜體還需具備良好的電磁屏蔽性能，以減少對周?chē)h(huán)境的電磁干擾。常見的電阻柜柜體有冷軋鋼板、不銹鋼、覆鋁鋅板等，這些材質的柜體不僅機械強度高，且耐腐蝕、抗老化，能夠確保設備的安全穩定運行。 電流互感器：其主要作用是將中性點接地電阻柜中的電流轉換成適合測量和保護的信號。這一轉換過程不僅提高了電流測量的精度，還為監控和保護設備的運行狀態提供了有力支持。電流互感器通常安裝在接地變二次側，具有較高的精度和可靠性，能夠確保測量結果的****性。 電阻器：接地電阻柜內的核心部件，它的主要作用是實現中性點的接地，通過限制故障電流的大小，降低對電氣設備的損壞。電阻器的種類繁多，包括繞絲電阻器、柵格電阻器和仿美電阻器等，它們有不同的特點和優勢，可根據具體要求進行選擇。在接地電阻柜中，電阻器的阻值需經過計算和設計，以確保在故障情況下能夠有效的限制電流，保護發電機及其他電氣設備的安全。 電阻柜智能監控裝置：可以記錄單相接地電流大小，接地時間、電阻片溫度、環境濕度及溫度，并能記錄接地動作次數，同時還具有通訊功能，將監測記錄的信息傳送到主控室。電阻柜智能監控裝置，外形美觀、性能穩定、安裝調試簡單便捷。 隔離開關：隔離開關是接地電阻柜中另一個重要的安全組件。它主要用于在檢修或更換電氣設備時，將中性點接地電阻柜從系統中隔離出來，以確保操作人員的安全。隔離開關需具備良好的電氣性能和機械性能，能夠承受短路電流的沖擊而不損壞。此外，其操作機構應設計合理、操作簡便，以便在緊急情況下迅速切斷電源。 電阻柜柜體預留觀察窗：在接地電阻柜的設計中，預留觀察窗是一個不可忽視的細節。觀察窗方便操作人員可以在不打開柜門的情況下，直接觀察到內部設備的運行狀態。這樣提高了操作的安全性，方便日常維護和故障排查。通過觀察窗，工作人員可以及時發現并處理潛在的問題，從而避免事故的發生。 發電機中性點接地電阻柜作為電力系統中不可或缺的設備之一，其構成復雜而精密。電流互感器、電阻元件和隔離開關、電阻柜智能監控裝置等核心組件的協同工作，共同實現了發電機中性點的有效接地和電氣設備的可靠保護。同時，預留觀察窗的設計更是體現了設備的人性化和安全性。未來，隨著電力技術的不斷發展和進步，接地電阻柜的設計將更加完善和優化，為電力系統的穩定運行提供更加堅實的保障。

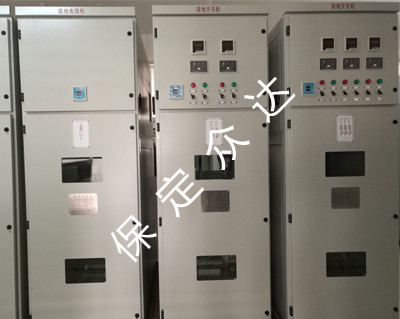

接地電阻柜可以根據應用場景和電壓等級分類，不同類型有不同的特點，有不同的功能。 1、低壓接地電阻柜 低壓接地電阻柜多用于煤礦、金礦、鐵礦等場所，型號一般是ZB-TNR-0.66kV，ZB-TNR-0.69kV。發生接地故障時，它避免設備因單相接地立即跳閘，保障供電的連續性。在一些對供電連續性要求高的商業場所低壓配電系統中，能有效較少因接地故障帶來的停電的影響。 低壓接地電阻柜結構相對緊湊，便于在空間有限的低壓配電室安裝。內部元件布局合理，可有效利用空間，且具備一定防護能力，適應低壓環境需求。 2、變壓器中性點接地電阻柜 變壓器中性點接地電阻柜多用于6-35kV供電系統中，接地電容電流較大，安裝該電阻柜向故障點注入電阻電流，一般電阻分量電流為電容分量電流的1.05-1.1倍。適度限制故障電流，提高繼電保護靈敏度，使故障點只受到輕微損壞。 過電壓抑制，將暫態過電壓限制在正常相對中性點電壓的2.6倍，對鐵磁諧振過電壓有顯著抑制作用，防止電弧過電壓對設備的損壞，保障系統的安全運行。 3、發電機中性點接地電阻柜 單相接地是發電機常見故障，發電機中性點接地電阻柜將故障電流限制在適當范圍，使繼電保護可靠動作跳閘。 發電機中性點接地電阻柜可將暫態過電壓限制在正常線電壓，對中性點電壓2.6倍以?xún)?nèi)，限制電弧再燃，防止弧隙過電壓損壞主設備，有效防止鐵磁諧振過電壓，保障發電機安全穩定運行，延長發電機使用壽命。

電力行業發展迅速，需求接地電阻柜的項目也隨之增多，久而久之，生產廠家也就與之俱增。然而，市面上的產品質量，設計、工藝參差不齊，為購買者帶來了不小的挑戰。那么面對這樣的市場，我們?cè)撊绾翁暨x接地電阻柜呢？ 1、設計與方案的重要性 精心設計方案是關鍵。由于接地電阻柜屬于非標產品，使用場所也各有不同，其參數需根據所保護設備的特性來定制，每個接地電阻柜的方案都需經過精心設計。這也是考驗生產廠家實力的關鍵所在。 2、外觀與工藝的標準 外觀工藝也是評估產品質量的重要方面。具備實力且可靠的生產廠家，其工藝水平往往更加****，接地電阻柜上會有清晰的銘牌標識具體數值，布局設計也更為合理。整臺柜子的做工精細程度，從外觀上便可一覽無余。此外，接地電阻柜的內部結構排列情況同樣重要，它直接決定了電阻柜的性能表現。 保定眾邦電氣，專注生產接地電阻柜已有近20年之久，我們始終秉承著提供合格產品、合理價格以及合作共贏的服務理念，服務于滿足每一位新老客戶的需求。

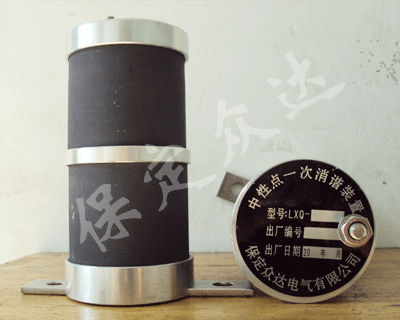

/* Style Definitions */ table.MsoNormalTable {mso-style-name:普通表格; mso-tstyle-rowband-size:0; mso-tstyle-colband-size:0; mso-style-noshow:yes; mso-style-priority:99; mso-style-parent:""; mso-padding-alt:0cm 5.4pt 0cm 5.4pt; mso-para-margin:0cm; mso-para-margin-bottom:.0001pt; mso-pagination:widow-orphan; font-size:10.5pt; mso-bidi-font-size:11.0pt; font-family:"Calibri","sans-serif"; mso-ascii-font-family:Calibri; mso-ascii-theme-font:minor-latin; mso-hansi-font-family:Calibri; mso-hansi-theme-font:minor-latin; mso-font-kerning:1.0pt;} 電氣連接方面 一次消諧器的上端通常連接到高壓側，與電網的高壓線路相連，需要承受較高的電壓和電流沖擊。下端則連接到低壓側或者接地端，起到將諧波電流引導入地或者進行后續處理的作用。例如在一個10kV的電力系統中，一次消諧器上端連接著10kV的母線，下端連接到接地裝置。 功能側重點 上端主要負責感知和接收電網中的諧波信號，對諧波進行初步的篩選和處理。下端則更側重于將處理后的諧波電流安全地釋放或者進行進一步的抑制，確保電力系統的安全和穩定。 結構設計差異 由于上端承受的電壓和電流較大，其結構設計通常更加堅固，采用的材料也具有更高的耐壓和耐熱性能。下端的結構設計則相對較為靈活，更注重與接地裝置或者其他設備的連接穩定性。

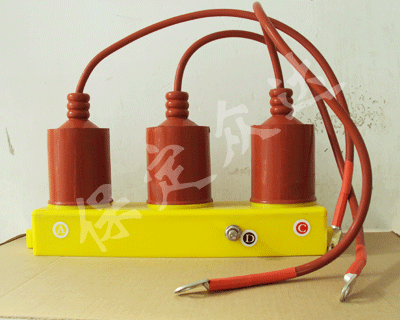

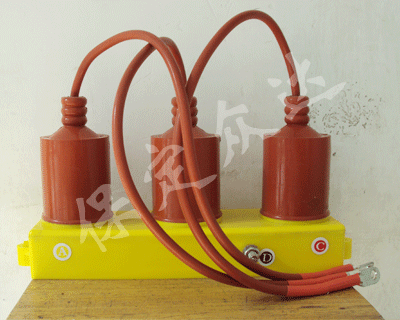

/* Style Definitions */ table.MsoNormalTable {mso-style-name:普通表格; mso-tstyle-rowband-size:0; mso-tstyle-colband-size:0; mso-style-noshow:yes; mso-style-priority:99; mso-style-parent:""; mso-padding-alt:0cm 5.4pt 0cm 5.4pt; mso-para-margin:0cm; mso-para-margin-bottom:.0001pt; mso-pagination:widow-orphan; font-size:10.5pt; mso-bidi-font-size:11.0pt; font-family:"Calibri","sans-serif"; mso-ascii-font-family:Calibri; mso-ascii-theme-font:minor-latin; mso-hansi-font-family:Calibri; mso-hansi-theme-font:minor-latin; mso-font-kerning:1.0pt;} 1、型號選擇與適用場景 TBP-A系列：電站型，適用于變壓器、開關、母線等； TBP-B系列：電機型，保護電動機絕緣； TBP-C系列：電容器型，用于并聯補償電容器組； TBP-O系列：電機中性點型，限制中性點過電壓； 2、安裝步驟與接線方法 三相組合式過電壓保護器對環境的要求：戶內型需要通風良好，戶外型需要防風防雨；工作溫度在-10℃~60℃，海拔不超過3500米。 三相組合式過電壓保護器的接線方法：四星形接法，任意三相接A/B/C三相，另一端接地；高壓電纜外引結構需注意線鼻子孔徑。 過電壓保護器安裝時需要注意安全，安裝前檢查外觀及接線端子，避免碰撞。嚴禁手提電纜，確保絕緣強度。 三相組合式過電壓保護器驗證與維護：無間隙型測量直流1mA電壓；投運2年后復測電壓值，變化率≤±5%。

/* Style Definitions */ table.MsoNormalTable {mso-style-name:普通表格; mso-tstyle-rowband-size:0; mso-tstyle-colband-size:0; mso-style-noshow:yes; mso-style-priority:99; mso-style-parent:""; mso-padding-alt:0cm 5.4pt 0cm 5.4pt; mso-para-margin:0cm; mso-para-margin-bottom:.0001pt; mso-pagination:widow-orphan; font-size:10.5pt; mso-bidi-font-size:11.0pt; font-family:"Calibri","sans-serif"; mso-ascii-font-family:Calibri; mso-ascii-theme-font:minor-latin; mso-hansi-font-family:Calibri; mso-hansi-theme-font:minor-latin; mso-font-kerning:1.0pt;} 800-1000V直流測試負載柜測試充電樁。 負載測試柜，配有觸摸屏，可以隨時調整參數，便捷且操作簡單；同時帶有USB通訊接口，帶MODBUS通訊協議，可以下載測試數據，方便上位機聯系，控制，更加智能化，人性化。 負載測試柜選用鐵鉻鋁材質電阻器，取代了加熱管方式電阻器，增加了電阻器的使用壽命，避免了功率不足容易燒毀的缺點，延長了整柜的使用時間。負載測試柜配備大功率散熱風機，散熱及時留有余量，保證電阻器的長時間使用。 負載測試柜可以柜子并聯使用，擴容到更大的容量。可以400-800-1000V轉換電壓，同時帶有急停按鈕，多檔調節，功能強大，智能！
